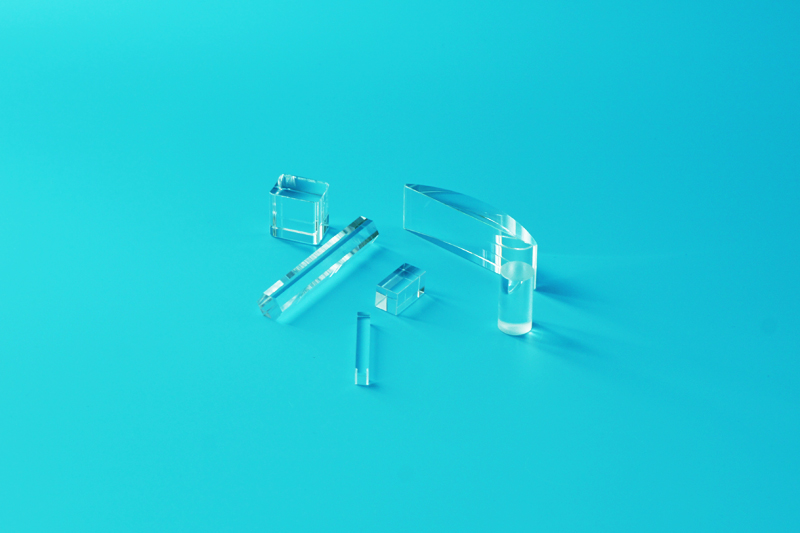

柱面鏡概念：由圓柱體玻璃的一部分截制而成，由一柱面和一平面組成，其中包括平-凹和平-凸透鏡。

  光學特性：光線通過軸向子午線（圖中的垂直方向）不會出現聚散度的改變。

  光線通過屈光力子午線（圖中的水平方向）會出現聚散度的改變。

  應用：柱面鏡一般用于將入射光線聚焦到線上，或改變圖像的寬高比。柱面鏡有一個柱面表面，使入射光線能夠聚焦于某個維度，并拉伸圖像。柱面鏡的焦距可為負或正，適合用于激光線生成或變形光束整形，以環化激光輸出。

  使用柱面鏡生成器

  對話框輸入的參數一目了然，但是有幾個事項闡明如下：

  表面的參數可以輸入為半徑或曲率，在這兩種情況下，0值應該用于平坦的平面表面。

  厚度是介于軸上兩表面的中心厚度。

  只有存在于FRED文件“材料”文件夾中的材料才能作為基質和浸潤材料可選項

  “彎曲軸”指的是沿著彎曲表面的軸。舉個例子，如果y被選為彎曲軸，光線就會集中在y方向，但是不會在x方向。

  就如軸對稱透鏡一樣，柱面鏡被分配了一個“透射”涂層和“透射鏡面”光線追跡屬性。

  如果遇到了任何以下的情況，輸出窗口會出現警告：

  相同名字的元件已經存在于幾何文件夾中。

  通常不建議兩個元件具有完全相同的名字。

  表面的半孔徑大于它的半徑。

  在這種情況下，表面的創建取決于它的半徑。

  表面的半孔徑十分接近于它的半徑(即小于半徑，但是大于0.975*半徑)

  當圓環表面創建時，當使用定義好的曲面細分設置，如果邊緣延伸超過0.975*半徑時，圓環表面將不會正確的渲染。提高曲面細分?jǐn)?shù)將會改善渲染效果。

  這一問題只會影響到視覺表示，而不會影響光線追跡和分析

  邊緣厚度小于0。

  注意到，當我們遇到這些警告情況時，柱面鏡仍然被創建了，盡管這可能是非物理的。
